Схема узкоколейных дорог Электрогорского торфопредприятия (исследование по картам)

На некоторых сайтах можно скачать схемы электрогорской узкоколейной железной дороги. Я их скачал и попытался наложить слоем на реальную географическую карту с целью выявления всех маршрутов пролегания ныне несуществующей колеи, но был озадачен, так как схемы оказались весьма условными и совсем не ложились на карту ни в каком масштабе. Также оказалось, что они весьма упрощены и местами ошибочны. Именно тогда я и начал искать старые карты окрестностей Электрогорска и сохранять все имеющиеся там обозначения УЖД, что и позволило сделать новую схему электрогорской УЖД в реальных пропорциях на основании не домыслов и словесных описаний, а фактически имеющихся карт. Конечно, данная схема не может считаться завершенной, и по мере обнаружения других карт, на которых указаны неучтенные ответвления, я буду эту схему обновлять.

Следует заметить, что некоторая трудность изучения этой местности объясняется тем, что она расположена на границе областей, поэтому карты приходится исследовать обрезанные и весьма разной информативности (так как для подмосковья старых подробных карт больше, чем для, скажем, для Владимирской области.

Также следует понимать, что это отражение маршрутов УЖД за все время ее существования, а не схема реально существующей железной дороги в какой-либо определенный момент времени. Фактически, железной дороги в таком виде никогда не существовало по той причине, что по мере выработки торфяных участков, часть путей снимали и отстраивали пути на новые участки. То есть схема маршрутов торфодобычи менялась десятки раз. Например, так называемый «маршрут через торфполя» (от Электрогорска к современному большому песчаному карьеру чуть западнее Нового Озерного через ныныешние СНТ «Электропередача», «Карачаровец») согласно картам с небольшими изменениями существовал с раннего периода торфоразработок и предположительно до 80-х годов. Основными линиями-долгожителями, которые не менялись, можно считать следующие:

Ранние годы (30-50-е):
Электрогорск – болота на юго-востоке от Дальней – Тимково – Ногинск.
Электрогорск – разъезд №6 (пов. на Новый-Озерный) – территория Сопово  – Красный Угол.

Более поздние годы (50-70-е):
Электрогорск – разъезд №6 – Новый-Озерный – Дальняя – Тимково – Ногинск.
Электрогорск – разъезд №6  – Сопово – Красный Угол – Мележи.
Электрогорск – Ляпино – Желудево.

Последние годы (70-90-е):
Электрогорск – разъезд №6 – Новый-Озерный (– Дальняя).
Электрогорск – разъезд №6 (– Сопово).
Электрогорск – Ляпино (– Желудево).

В идеале надо бы сделать не одну схему, а серию схем, показывающие перемены на местности каждые лет 10-20, но для этого недостаточно подробных карт, да и те, что есть, не всегда поспевали отражать реальные перемены на местности.

Чтобы у читателя было понимание, как происходило развитие (а в конце – деградация) Электрогорской узкоколейной железной дороги, я составил небольшой экскурс в историю, основанный на исследовании более десятка карт за разные годы.

Начало 20-го века.

Аэрофотосъемка в целях картографии стала широко применятся только с Первой мировой войны. До этого карты были не столь внимательны к мелким деталям. Из имеющихся карт того времени наиболее интересна карта Стрельбицкого, так как она считается военной.

1921, 1937 Карта Стрельбицкого, 1:420000.



В Интернете имеются три разновидности листа с московской областью — 1872, 1921 и 1937 (для нашего исследования интерес представляют только две последние версии). Редакция 1921-го года в районе Электрогорских болот не сильно отличается от версии 1872-го года, на ней даже не обозначена Электропередача. На карте 1937-го года имеется надпись, что железные дороги согласованы с официальным указателем НКПС на 1937 год. Однако даже на ней мы не найдем электрогорских узкоколеек, хотя Электропередача отмечена, и имеется железнодорожный путь к ней с Горьковского направления. Другие гражданские карты того времени еще менее информативны. Поскольку имеются сметы на строительство железнодорожного пути шириной 600 мм от Электропередачи до Теперской дачи для вывоза дров и стройматериалов с продолжением главного пути от существующего, датированные 1920-м годом, стоит предположить, что как минимум в 1920-м году в окрестностях Электропередачи уже была какая-то узкоколейная железнодорожная сеть шириной 600 мм, но на картах она не изображалась.

1922-25 Карта Генштаба Красной Армии, первое издание 1929, 1:100000.

На некоторых сайтах эту карту неверно выдают за 1940-й год. Причина тому кроется в том, что часть этих карт действительно напечатана в сороковых, и они распространяются как набор генштабовских километровок 1941-го года, но конкретно этот лист N-37-6 подписан так, как я указал. В правом верхнем углу написано «1922-25 г.г. Первое издание 1929 г.», внизу надпись «Карта перечерчена по 1:50000 съемке ГГУ 1922-25 гг.». Раздобыть верхний лист мне не удалось.

Это самая ранняя из имеющихся у меня карт, где подробно нарисована система Электрогорской УЖД (если у Вас есть более ранние – ссылку в коммент). Основные пути в то время уже существуют:
Ногинск — Дальняя.
Дальнаяя — Электропередача (будущий Электрогорск).
Электропередача — в сторону Красный Угол.*
Окрестности Дальней, озера Белое, Серое.
Западнее Иваньково (оз. Черное).
Западнее Электропередачи всё изрыто и щедро обложено путями.
Интересно, что путь в Павловский Посад обозначен узкой колеей.

*Примечание. Само место Красный Угол не видно на карте, так как соответсвующий лист карты пока не удалось добыть. Впервые «вилка» в Красном Угле встречается на карте РККА 1941 года, однако, выскажу предположение, что ветка из Электрогорска на север изначально и строилась как минимум до Красного Угла, так как неразумно было бы предполагать, чтобы железная дорога заканчивалась на стыке листов карт, в то время как протяженность участка путей выше  этого стыка составляет всего около пяти километров. Поэтому, я все же отношу эту вилку именно к обсуждаемому здесь периоду строительства. Маршрут на недостающем листе карты и вилку я  восстановил на своей схеме по более поздней карте в размерах, указанных на карте РККА 1941-го года (в последующие годы она будет удлиняться, а потом и вовсе исчезнет – останется один путь на Мележи). По исследованиям AMVF-GEO, в 1923-м узкоколейка в Красном Углу уже была, а к 1928 был положен путь до Мележей.

1925-1928 Карта окрестностей Москвы немецкого издания 1940 года, 1:50000.

Внизу на листе карты написано: Карта составлена в «Госкартогеодезии» при НИИ Геодезии и Картографии по материалам топографических съемок Производственного ОТД. Г.Г.К. произведенных в 1922-28 г.г. в масштабе 1:25000 и 1:50000 и по материалам съемок 1925-28 г.г. М.Обл.ЗУ в масштабе 1:10000. Масштаб карты 1:50000. Переиздана немецким генштабом в ноябре 1940 года, судя по надписи в правом нижнем углу. В левом верхнем углу после наименований использованных на карте листов указан 1932 год (вероятно, актуальность карты с точки зрения фрицев). Поверх русских названий нанесены немецкие. Добавлены некоторые новые дороги, появившиеся к 1940 году. Лист 5 в сборнике отсутствует (как раз там, где Красный Угол и Мележа).

Железные дороги на этой карте полностью соответствуют предыдущей карте, но путь в Павловский Посад обозначен широкой колеей.Путь от Загорново в Ногинск показан узкой колеей.

1928 Карта Московской области ГУРККА, 1:500000.

Полностью повторяет изображение на предыдущей карте, но в менее интересном масштабе. Путь в Павловский Посад показан широкой колеей.

1941 Карта Генштаба Красной Армии 1:500000.

К сожалению, нормального километрового листа карты ГШ этой местности военных времен я не нашел, под его видом распространяют как раз первую в этом списке карту 1929-го года. Эта пятикилометровая карта повторяет предыдущие карты конца 20-х годов основными путями, но с опущением многочисленных разветвлений в районах торфодобычи. Это может объясняться не только ленью картографов или пятикилометровым масштабом карты. Вот, что пишет Валентин Ковригин:

«В 1932-м весь город был в дыму, участки торфоразработок горели. Около участков были водоемы. Сначала рабочие-торфяники спасались от огня в этих бассейнах. Потом торфушек и членов семей руководства участков решили эвакуировать в Электропередачу. Отправили поездом, посадили в короба – так мне сестра рассказывала. Узкоколейка была насыпная, паровоз на горящем поле провалился, поезд остановился, пассажиры начали прыгать в горящий торф – было много жертв…».

Про провалившийся паровоз – это не вымысел – в память об этом событии в Сопово имеется памятник погибшим в крупных пожарах на торфоразработках в 1932-м и 1972-м годах. Таким образом, причиной «обнищания» путевой сети, вероятнее всего, является именно пожар 1932-го года, а не демонтаж. Линия на север заканчивается на этой карте западнее деревни Песьяне в районе местечка, которое позже назовут Красный Угол, и раздваивается в западную сторону, но, выше я уже высказал предположение, что она была такой и раньше (просто это первое появление этого участка на имеющихся у меня картах).

1941 Немецкая карта Osteuropa, 1:300000.

Часть железнодорожных путей представлена в модифицированном виде: между Васютино и Алексеево появляется кольцо (далее в тексте – просто «кольцо»). Относительно этого кольца у меня периодически возникают сомнения, так как на более детальных картах иных периодов есть подобие кольца, но пути на юго-западной части не замкнуты, хотя и подходят близко. Если карту отдалять, кажется что пути замкнуты в кольцо. Но карты такого масштаба частенько имеют особенность сглаживать и упрощать. Таким же замкнутым кольцо изображено и на русских трехкилометровой и четырехкилометровой картах 46-47 годов. Более детальные карты (увы, за иные годы) наличие замкнутого кольца не подтверждают, хотя это и не значит, что его не было. Как бы то ни было, от этого кольца идет новое ответвление на юго-запад. Многие ответвления исчезли, в частности, восточнее деревни Дальняя и западнее Элекотопередачи. Зато построили путь из Дальней в место, которое позже назовут Сопово, сделав тем самым проезд на ветку Электрогорск – Красный Угол.

Лирическое отступление.

При исследовании «вражеских» карт необходимо помнить, что картографы могли, разглядывая не всегда качественные фотоснимки, сделанные самолетами-шпионами, просто перепутать некоторые железнодорожные пути с обычными дорогами и насыпями. Не могли они послать Ваньку на болота уточнить, есть там железнодорожный путь или нет. Поэтому, «приоритет доверия» к подобным картам меньше, чем к советским. В то же время, любая карта интересна для истории, особенно, если русских обновленных карт, отражающих тот период, нет. В качестве лирического отступления, предлагаю рассмотреть немецкие аэроснимки города Орехово-Зуево и найти узкоколейки Орехово-Зуевского торфорпедприятия. Как видно, если на путях стоит состав, железнодорожный путь легко отличить от автодороги, если же поезда нет, начинаются проблемы…



Второй снимок интересен тем, что сохранил для истории уникальную фотографию канатной подвесной дороги, которая использовалась для перегрузки торфа с узкоколейной станции Торфяная через пути широкой колеи Москва-Владимир. Фрицы всё любезно обрисовали и подписали, хотя и не думали, что через 75 лет кто-то будет это изучать… Вообще, Орехово-Зуевская узкоколейка заслуживает отдельного исторического расследования, поэтому, вернемся пока к Электрогорской.

1942-43(?) Американская карта СССР 1955 года, 1:250000.

Эту карту 1955 года я разместил между картами 1942-го и 1946-го годов по причинам, указанным ниже. Это весьма информативная карта. Видны новые ответвления от основных путей в районе Электропередачи и между озерами Светлое и Белое, севернее деревни Дальняя. Путь Дальняя-Сопово изображен странно. Начинается он в Дальней, но заканчивается примерно на 670 метров южнее реального расположения (если, например, сравнить с другими картами), хотя и повторяет изгибы точно так же, поэтому на моей схеме он воссоздан согласно более точной двухкилометровке 59-го года, где этот путь уже изображен как разобранный (и соответствует по местоположению современной спутниковой съемке – сейчас там дорога дачного назначения). Можно, конечно, предположить, что первый путь провалился в болото, и пришлось строить новый севернее, но это маловероятно. Если найдутся другие точные карты, к этому вопросу можно будет вернуться и исправить. Путь от Красного Угла продлен до Мележи и имеет небольшое ответвление на северо-запад незадолго до окончания основного пути.

Но опять же, поскольку карта «вражеская», существует некоторая вероятность, что в каких-то местах из-за невысокого качества фотоснимков картографы могли принять обычные дороги или насыпи за железнодорожную колею. Дисклеймер внизу карты об этом явно заявляет:

Вкратце, карту состряпали американские вояки в 1953-м году из советских километровок генштаба Красной Армии 1925-1941 годов. Точность карты выверена по аэро-фотографиям. К классификации дорог следует относиться насторожено. Ширина и существование некоторых дорог сомнительны. И прочее.

Что заставляет меня думать, что американосы приложили свою руку к дорисовке дорог на вышеупомянутых картах Генштаба 1925-1941 уже после 41-го года, так это то, что на этих картах Генштаба северный путь оканчивается в Красном Угле, а на американской карте он заходит к Мележе,  как на русских картах 1946-го и 1947-го годов. В одном из форумов я наткулся на непроверенную информацию о том, что «Планиметрия пересмотрена с 1942-43 аэрофотосъемками». Если предположить, что так оно и было, то придется принять за факт существование пути в Мележи уже в военные годы.

Одна вещь не поддается осмыслению: если в 42-м сеть была «упрощена» (согласно немецкой карте), и в 46-м она оставалась примерно такой же (кольцо уже якобы было замкнуто), то как между этими годами могло произойти столь глобальное строительство ответвлений, которые довольно быстро исчезли? Да и замкнутого кольца на американской карте мы не видим. Если же правки производились между 46-м и 55-м годом (что мне кажется менее вероятным), тогда на карте мы видим период, когда кольцо уже начинали демонтировать. Возможно, американцы не сильно вникали, обрисовывая аэрофотоснимки, какие насыпи имели пути, а какие не имели. Поэтому, как они сами и написали, «к классификации дорог следует относиться насторожено» — не следует воспринимать эту карту как 100%-верное  отражение реальной системы железных дорог того времени. Про качество американских карт Вам еще предстоит прочитать ниже.

1946 Карта Владимирской области, 1:400000.

Карта подтверждает появление кольца между Васютино и Алексеево, обозначенное на немецкой карте 1941-го года. Вообще, карта четырехкилометровая, и картографы могли ее упростить, проигнорировав мелкие ответвления. Но если принять карту как точную, то произошли следующие изменения. Полностью завершен демонтаж ответвлений западнее Электропередачи и в районе деревни Дальняя. Линия Электрогорск — Красный Угол тянется до Мележи, но короткий съезд на северо-запад, показанный на американской карте, отсутствует. Выезд на путь в Павловский Посад сделан по западной окраине Электропередачи (прежде был чуть восточнее).

1947 Карта Московской области, 1:300000.

Электропередача переименовывается на карте в Электрогорск (реально 25 апреля 1946 года). Кольцо теряет южную часть, но появляется ответвление на север с северо-восточной части кольца. Обратите внимание на такую деталь. Предположительно в середине сороковых на участке пути между Красным Углом и Мележей появляется своеобразная «змейка»(на моей схеме — желто-зеленые чередующиеся точки). Спрямленный путь показан на этой карте и на американской карте (желтые точки на моей схеме), змейка показана на карте Владимирской области 46-го и всех последующих, а на месте прямого пути стали изображать обычную дорогу. Было ли так, я не берусь утверждать, поскольку по 3-4 километровым картам нельзя делать никаких окончательных выводов, а километровок этих лет я пока не видел. В остальном все на этой карте как на карте Владимирской области 1946-го года.

1950-e годы? Схематический план торфопредприятия имени Классона (дата не указана).

Схему прислал AMVF-GEO со следующим коментарием.

Брянцев, чья фамилия указана на схеме, был главным инженером с 1943г, умер в 1963 году. На схеме есть торфяное месторождение Любимежское, но к нему нет жд. От Красного Угла направо (на запад) нет ни одной ветки. Схема скорее всего начала 1950х. Там показан мост в Филиповском — как обычный дорожный мост, не жд. Так же она обьясняет змейку между Красным Углом и Мележей — там был разъезд, это место до сих пор видно по спутнику. Ветка до Заречья подходила почти к деревне, но была временной — для вывоза торфа с полей, и не пересекала реку, которая сейчас называется Змейка. И шла она от Красного Угла. Ветки от Сопово до Заречья быть не могло.

1956 Без карты.

Просто полезная цитата для понимания того, что происходит в этот момент времени (с сайта mosenergo-museum.ru):

Благодаря повторной добыче торфа на бывших карьерах гидроторфа ГРЭС-3 им. Классона получила сотни тысяч тонн дешевого местного топлива. Коллектив торфопредприятия творчески работал над перспективой дальнейшей работы предприятия. Были открыты и освоены новые площади добычи фрезерного торфа. Изысканы новые торфомассивы в Покровском районе Владимирской области и организован новый торфяной участок – Ляпино. В эти годы на Торфопредприятии была проведена значительная механизация добычи фрезерного торфа с созданием и применением различных машин: фрезбарабаны, бровкорезы, пнесобиратели, корчеватели, уборочные машины торфа из валков в штабеля. Численность работающих на Торфопредприятии снижалась более быстрыми темпами, чем на электростанции.

1959 Топографическая карта Московской области, 1:200000.

Довольно подробная карта, но, увы, заканчивается границами Московской области и не отображает всей площади, занятой путями. На карте видим следующие изменения.

Демонтаж всех ответвлений в районе деревни Дальняя и озера Белое. Окончательный демонтаж всех ответвлений на северо-западе Электрогорска. Осталась одна линия в сторону Алексеево, но к ней приделали несколько новых коротких ответвлений. Кольцо аннулировали, проезда в Дальнюю здесь больше нет. Прямой путь из Дальней в Сопово тоже демонтировали. Взамен двух этих разобранных путей, соединявших Электрогорск с Дальней, теперь из Дальней построили новый путь на восток, в сторону Головино. Вообще, две-трети этого пути уже были построены и видны на картах с 1928-го по 1942-й включительно, но на картах 1946-го и 1947-го его не нарисовали (может, масштаб не предполагал). В любом случае, этот путь теперь построили заново или восстановили, и продлили до ветки Электрогорск-Мележи, до станции, которую позже назовут Ново-Озерная. Таким образом, зародилась ветка Электрогорск — Ново-Озерный —  Дальняя, оставшаяся единственным путем из Электрогорска на Ногинск.  Также от ветки Электрогорск – Мележи были сделаны новые недлинные ответвления на северо-восток в районе деревень Головино, Красный Угол и Мележи. Ответвление в сторону Илейкино, к сожалению, обрезано границами карты 1959-го года, и ради объективности показано на моей схеме так же, но по воспоминаниям очевидцев и более поздним картам, где эта дорога уже указана автомобильной, можно достаточно уверенно говорить о том, что эта ветка тянулась за пределы обрезанной карты и дальше, почти до окружной железной дороги между Финеево и Илейкино, до болота, оставшегося после торфоразработок. Также со стороны Васютино начата прокладка ветки на Восток, что должна идти в сторону Ляпино, но докуда она проложена я пока не знаю, так как карта обрезана до окружной бетонки (согласно цитате выше, в 1956-м участок Ляпино уже был известен). Карта интересна еще и тем, что показывает несколько демонтированных участков, которые были известны нам только по «сомнительной» американской карте.

Интересная заметка краеведам. Сам я не сразу заметил, но на картах до 1959 года существовали поселки торфоразработчиков с весьма символичными названиями Красный Уголь и Красный Огарок. С углем, думаю, всё понятно, а огарком раньше называли нечто, что горело, но не догорело до конца. Начиная с приведенной здесь карты 1959-го года эти населенные пункты стали называться весьма нейтральными, но очень схожими названиями Красный Угол и Красный Огорок соответственно. Разница в обоих названиях всего в одной букве, но смысл резко меняется с теплоэнергетического на нейтральный природный. Также любопытно, что ответвление узкоколейки в сторону Ратьково не показано на новой карте вообще никак, даже обычной дорогой или тропой. Зато появилось какое-то надписание типа «Пожарища Городок» или что-то такое (плохо читается). Я подозреваю, что местность там хорошенько зачистило торфяными пожарами, после чего узкоколейку восстанавливать уже не стали за ненадобностью, ну а населенные пункты пришлось восстанавливать после пожаров, оттого им и дали новые менее пожароопасные названия в соответсвии с поговоркой «как корабль назовешь, так он и поплывет». Но замечу, что это лишь мое предположение, сделанное только на основе анализа карт, так как никаких  исторических заметок об этих местах я не нашел.

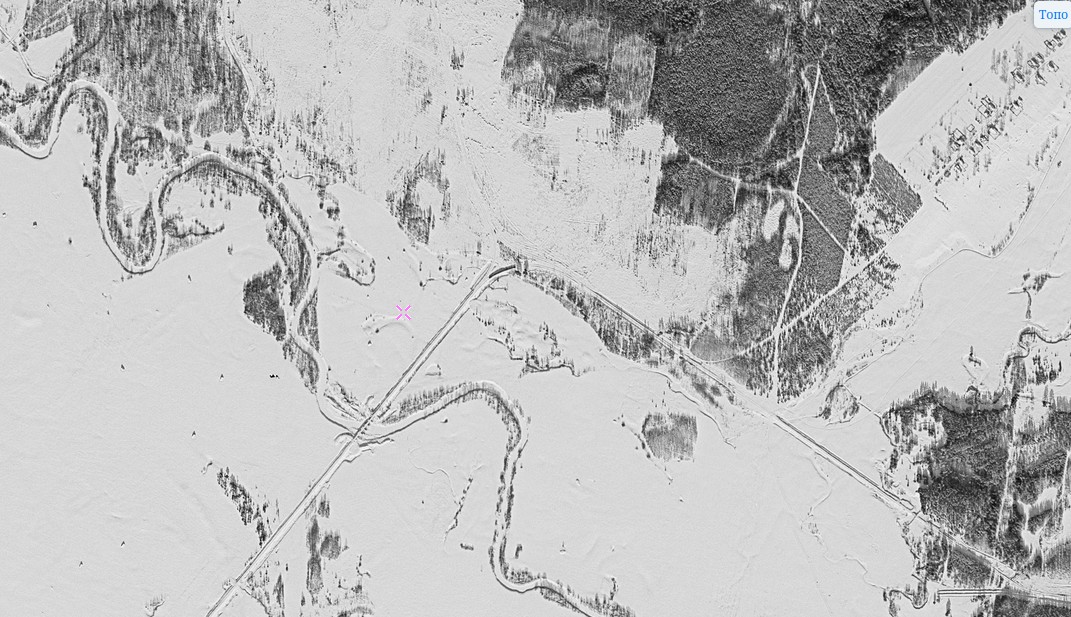

1967 (22 сентября) Спутниковый снимок.

Спутниковый снимок показывает, по всей видимости, период строительство участка железнодорожного пути от Ляпино на восток. Здесь отчетливо видна ЖД насыпь с запада до реки Киржач и уже построенный узкоколейный мост через Киржач, а с восточной стороны реки видимых насыпей еще нет. При этом можно видеть, что некоторые торфяные участки восточнее реки уже существуют, либо же производились мелиорационные работы на торфянниках, необходимые для последующей добычи торфа.

Лирическое отступление.

Теперь снова упомянем про крупный пожар 1972 года. Наверняка, железнодорожной сети был нанесен какой-то урон, но, между 1959-м годом и началом 80-х образовался неприятный информационный провал – нет нормальных карт. В качестве лирического отступления рассмотрим две американские карты (они одинаковые):

1984 Американская, 1:250000. Compiled in 1984. Revised May 1997.
U.S. National Imagery and Mapping Agency

1989 Американская, 1:250000. Compiled September 1989. Revised May 1997.
U.S. National Imagery and Mapping Agency

Я поместил их перед генштабовской картой 1979-го года, так как по содержанию они куда более раннего времени, хотя и не берусь предположить, какому периоду они соответствуют. На ГШ 79-го года ветка на Желудево (Желудьево) построена полностью, а тут она только подбирается. На ГШ 84-го года от северной ветки остается только Дальняя – Новоозерная – Электрогорск, на этой же карте показано великое процветание: ветки Ногинск – Дальняя и Новоозерная – Красный Огорок еще существуют (причем у Красного Огорка показан «хвост», который отрубили не позднее 1959-го, если верить соответствующей карте. Тут же у нас и давно выработанные болота западнее Электрогорска вновь зачем-то обретают давно демонтированные не позднее 59-го года рельсы. И отрезанные у Дальней «хвосты» годах этак в тридцатых-сороковых, снова отрастают. Догадались, правда, что маршрут Дальняя-Сопово превратился в обычную дорогу, и на том спасибо. А посмотрите на путь Электрогорск – Павловский Посад, он обозначен как узкая колея, хотя даже на карте 1928-го года он уже был обозначен широкой колеей (какой сейчас и является). Глядя на эту карту, не покидает мысль о том, что ее рисовали тупые идиоты абсолютно бездумно. Во время Второй мировой войны это еще было простительно, так как если не украл секретные генштабовские карты – сверяться не с чем, но 1997 год — время, когда великая страна уже развалена и добыть русские карты явно не проблема, ну или заслать кого-нибудь в Москву, купить свежих гражданских карт в киоске союзпечати, или нащелкать спутниковых снимков в высоком разрешении, но нет же, не стыдно им позориться и издавать такую фигню. Короче, карту эту невозможно отнести ни к какому периоду – это мешанина всех годов плюс фантазии и домыслы авторов. Никаких новых железнодорожных путей эта карта не показывает, кроме сомнительного короткого ответвления вверх посередине пути Дальняя-Нов.Озерный. Я его на свою схему не добавлял. И на карте 59-го, и на ГШ 80-х там изображено болото с торфоразработками, без каких-либо дорог вообще. Сейчас там дачное поселение, и этот отросток является одной из дачных дорог. Оставляю эту карту лишь как демонстрацию того, как американцы делают карты. И это называется «Revised May 1997», при том, что железную дорогу полностью разобрали в начале девяностых!!!

Конец 1970-х – начало 80-х ГШ, 1:200000.

Относительно даты, 1990 проставлена авторами сайта retromap, где я ее нашел. В примечании значится, что составлена из карт 80-х годов. Но лист с Электрогорском явно бросается в глаза. Очевидно, этот лист более старый, так как на нем еще показаны последние остатки неосновных путей на северо-западе Электрогорска, которых на картах середины 80-х годов уже не будет. Примечательно, что только на этой карте имеется вторая дорога из Электрогорска в Дальнюю. Южная часть ее уже была видна на карте 59-го года. На ГШ картах, обозначенных серединой 80-х годов, этого пути тоже не станет.  Также путь пока еще идет в Сопово, но верхний лист более свежий, и там уже вместо железной дороги показана обычная. И это единственная карта из имеющихся у меня, на которой показано ответвление южнее Бынино. Надеюсь, эта карта найдется в оригинале с проставленной датировкой и со всеми листами, тогда подправлю этот фрагмент.

1979 ГШ, 1:100000.

За этот год найден только лист, показывающий восточный фрагмент железной дороги (Желудевская «вилка») достроенным.

1985 ГШ, 1:100000 (попадаются разные листы, в основном 1984-86).

Западнее Электрогорска уничтожены все пути. Один путь идет по маршруту Электрогорск — Новый Озерный (нежилой) — Дальняя. От Дальней до Ногинска путь разобран. Другой путь ответвляется в районе Васютино и идет на восток, через Ляпино, далее пересекает окружную ЖД в районе Килекшино и идет на северо-восток, разветвляясь  вскоре на два небольших пути в районе Желудево («вилка»).

1990 Неизвестного происхождения, 1:350000.

Карта – исторический нонсенс. Карта взята с сайта С. Болашенко. Как он ее подписал «Узкоколейная железная дорога на топографической карте масштаба 1:350 000, изданной в 1990 году. Состояние местности в «северной» части узкоколейной железной дороги (район населённых пунктов Красный Угол и Дубки) — на 1970-е годы». Южная часть напоминает конец 80-х. Северная – вероятно 70-е, но не позже начала 80-х. Путь из Киржача неверно показан узкой колеей (на самом деле, до 90-х годов там была широкая колея). Примечательно, что на этой карте вилку в Желудьево не показали, остался лишь один путь.

Дальнейшее рассмотрение карт не имеет особого смысла, так как еще свежи воспоминания очевидцев, которые, как ни странно, точнее карт.

Все же, чтобы показать, что картам не всегда можно верить, предлагаю к рассмотрению две карты, выпущенные примерно через 10 лет после окончательного демонтажа.

2001 Топографические карты ФГУП «Госгисцентр» , 1:100000 (по иным сведениям 2007-2010).

Показан участок Электрогорск-Нов.Озерный и ответвление в Желудьево полностью. Карта, конечно, устарела, но она шокирует детализацией, видно даже как проходили узкоколейные пути в самом Электрогорске.

2004 Карта неизвестного происхождения.

Покзан фрагмент пути от Электрогорска до Нового Озерного, с ответвлением на восток, до окружной ЖД.

Карта Владимирской области, год неизвестен.

И еще один картографический казус. Год карты неизвестен. Эту карту Владимирской области для Озика я скачал уже в готовом нарезанном и склеенном виде еще в далеком 2005 году. Примечательно то, что Московскую область вычистили от остатков узкоколейки полностью, а Владимирскую – нет. Вот так пути и начинаются на границе Московской и Владимирской областей, в дремучей глуши, и идут вникуда…

В качестве бонуса.

Вот хронология демонтажа путей, составленная по информации с сайта narrow.parovoz.com

• Линия Красный Угол — Илейкино существовала примерно в 1940-50 годах. Разобрана очень давно [между 1959 и 1985 согласно картам – прим. tol], до настоящего времени не дошли даже фрагменты шпал, иногда попадаются остатки рельсов, торчащие из земли.
• Линия от Дальней до Ногинска разобрана в 1969 году.
• На участке Сопово-Красный Угол-Мелёжи дорога окончательно закрыта в 1982-м году.
• Линия через торфполя разобрана в 1987-м году [??? южная дорога Дальняя – Электрогорск, показана как обычная дачная дорога уже на карте 85-го года – прим. tol].
• Линия к дер. Желудево разобрана в 1993 году, но в 90-м ещё было движение как минимум до уч. Ляпино.
• Основная линия разобрана в 1993 году самой последней.
• Мост через р. Шередарь уничтожен зимой 2004 г.

А вот схема уничтожения путей от Евгения Ермакова (с точностью схемы не могу согласиться).



Сомнительные пути и прочие легенды.

Киржачская узкоколейка.

Киржачская узкоколейка и участок пути от Киржача до Мележи – это, наверно, тема, поросшая наибольшим количеством вымыслов и заблуждений по причине отсутсвия достаточного количества информации. Некоторые размышления о Киржачской узкоколейной железной дороге я изложил на отдельной странице.

Мост на Филипповское.

Многие уже воспринимают как факт, что поезд по узкой колее ездил зачем-то из Электрогорска в Филипповское, проезжая по мосту через Шерну. Останки этого моста и насыпь я видел в начале двухтысячных. Но во время написания этой статьи я искал факты того, что там ездили поезда, и не нашел ни одного. Одно дело, если торфовозки катаются по местам торфоразработок, другое дело, если они катаются по старинным жилым населенным пунктам, которые к торфу, вероятнее всего, отношения не имели. Филипповское – очень древнее село, а не какое-то временное поселение торфоразработчиков типа Нового Озерного. Людям там нужна связь с райцентром (почта, милиция и прочие дела), а этот мост – основной путь из Филипповского в Киржач. Кроме того, этот мост являлся частью знаменитой старинной Стромынской дороги («Стромынки»), существовавшей уже в 12-м веке. Она начиналась в Москве, проходила от Стромыни до Киржача как раз через Филипповское (само село известно по письменным источникам уже с 13-го века), и далее, на Юрьев-Польский, Суздаль и Владимир. Хотя эта дорога и потеряла торговое значение с появлением Владимирского тракта (примерно в 16-м веке), но все же она продолжает иметь местное значение вплоть до наших дней как самый прямой путь из Москвы в Киржач, Кольчугино и далее.

На схеме Евгения Ермакова имеется еще более смелое предположение, будто бы поезд ездил через Филипповское в Захарово. Но на всех старых картах, что я видел, эти дороги (вместе с мостом) явно обозначены автомобильными, а не железнодорожными. Пролистайте вверх и смотрите сами карты ГШ 41-го, Владимирской области 46-го, Московской области 59-го. Особенно красочно она выделена на немецкой карте 41-го. Это потом, предположительно в 60-е, при строительстве большой бетонки,  новый мост построили севернее, и машинки стали ездить там, а до этого в Филипповском был только один мост (как раз тот, что теперь разрушен), по нему ездили на машинах и ходили пешком. Вот схема автодорог до появления бетонки (синий) и после (красный).

Кто вообще придумал, что это был железнодорожный мост? Даже если после строительства нового моста этот мост отдали узкоколейщикам, это все равно сомнительно, потому что приближались времена, когда линию на Мележи стали разбирать. В лучшем случае, в какой-то период времени поезда могли ездить по этой насыпи к реке за водой, но и тому я не видел доказательств (если кто-то будет в тех местах, попробуйте найти хоть одну полусгнившую шпалу на этой насыпи). А вот на американской карте 55-го рядом с поворотом на мост есть короткое ответвление железной дороги, а на карте ГШ 80-х в том месте обозначена насыпь (дамба), идущая до канавы. На карте 59-го года это место обозначено местом торфоразработок. Там была насыпь со стрелочным разворотом и тупиком. Вот туда, вероятнее всего, поезд и ездил, а не на мост, за которым мест, обозначенных торфоразработками, нет. Если у кого-то есть факты, что поезд ездил в Филипповское – публикуйте в комменты, а я с удовольствием готов исправлять/дополнять текст, даже если Вы просто найдете 100-летнего деда, который засвидетельствует, что своими глазами видел, как поезд проезжал по этому мосту.

Ветки в деревни Заречье и в Песьяне.

Согласно схеме Евгения Ермакова, они были разобраны в 67-79-х годах, но подтверждения их существования на картах я не нашел. Это не значит, что этих веток не было, но для внесения их на схему нужны какие-то факты. Хотя в окрестностях этих деревень торфоразработки действительно велись и железные дороги были проложены, но фактов прокладки путей в сами деревни, как показано на его схеме, я не нашел. Кто найдет карты с этими путями, или хотя бы книги/журналы/воспоминания очевидцев, где они упоминаются – пишите в комменты.

Результат исследования.

Вот и пришло время подвести итог этому исследованию. Еще раз повторюсь, эта схема не претендует на абсолютную точность, но всё же чуть подробнее тех, которые существуют на момент создания этой статьи. Дополнения и исправления приветствуются. По мере поступления дополнительной информации, схема будет исправляться, поэтому любителям железных дорог, решивим скопировать схему в свой блог, будет лучше просто дать ссылку на эту страницу, чтобы не плодить в интернете сотни разных устаревших версий одной и той же схемы.



Есть два варианта схемы. SAT больше подойдет для общего ознакомления с размерами и расположением узкоколейной сети. GS будет интересна тем любителям узкоколеек, которые захотят поехать в окресности Электрогорска и отыскать места, где когда-то пролегали пути.

Сразу предупреждаю — схема еще «сырая», там еще есть кое-какие несостыковки местами. «Сырость» этой версии схемы связана с тем, что одни и те же дороги с разных карт не всегда ложаться друг на друга, хотя в таком масштабе этого почти не видно. Причины расхождений — недостаточная детализация имеющихся карт; вольности картографов и тенденции к скруглению дорог (особенно начиная с 2-3 километровок, а для пятикилометровок это норма); физические искажения самой карты, например, если ее не сканировали, а сфотографировали с искаженной перспективой; различные проблемы точной привязки. Во многих случаях выручает детальный спутниковый снимок — там, где маршрут пролегания пути был ясно виден, я брал этот вариант как предпочтительный. Но так было не всегда. Многие места пролегания путей либо застроили, либо раздали под дачи, либо перерыли при повторной добыче торфа на старых участках, поэтому восстановить первоначальные маршруты, глядя на современный снимок из космоса, уже не получится. Поэтому, на схеме имеются два типа точек: квадратные используются для участков пути, точное расположение которых по спутниковому снимку распознать не удается, и круглые — для участков пути, которые до сих пор просматриваются с неба. Некоторые места путей с карт 20-30х годов не ложаться достаточно аккуратно, хотя сами карты довольно точны. Вероятнее всего, какие-то участки пути могли пролегать рядом с более поздними, но выяснить это без дополнительных карт я не могу, так как подобные места часто срыты, застроены или просто заросли за 80 лет, и не проверяются спутником.

Цвета я использовал для собственного удобства, чтобы ничего не забыть и не напутать. Для любопытствующих даю расшифровку:

Красный — карты 20-30-х годов.
Желтый — американская карта (либо начало сороковых, либо чуть позже).
Зеленый — карта 59-го года.
Розовый — карта 59-года, уже разобранные пути.
Синий — конец 70-х и позднее (ГШ и более поздние).
Серые круги в красной рамке — возможный маршрут «кольца» (едва заметно со спутника).
Черные треугольники в белой рамке — ширококолейный подъездной путь к спецобъектам.
Черные круги в белой рамке — широкая колея.

Чтобы избежать нагромождения точек, используется только точка раннего года. Например, если один и тот же маршрут был и в 30-м году, и в 70-м, то он будет обозначен красным. Если же маршрут появлися только в 70-е, он будет синим. Годы следует воспринимать не как годы построки, а как годы появления на имеющихся у меня картах. То есть дорогу могли проложить и за 20 лет до издания карты, и за год до этого, но явно не позже. Годы демонтажа отдельных участков путей пока никак не отмечены на схеме из-за недостатка подробной информации.

Останки киржачской узкоколейки шелкокомбината сохранились на карте ФГУП «Госгисцентр» полностью и западный фрагмент на карте 59-го года. Весь маршрут просматривается со спутника неплохо, с него же и был срисован. Другие городские киржаские железные дороги показаны как узкоколейки, так как таковыми они показаны на картах ГШ 80-х годов. Вероятнее всего, сейчас часть разобрана, часть заменена широкой колеей (я не выяснял этот вопрос, просто глянул на спутник).

Дополнения, замеченные ошибки — в коммент или мне на мыло в разделе «связь». Любая неупомянутая здесь карта масштабов 500м, 1км, 2км очень посодействует в дополнении и исправлении схемы. Для коллекции и для изучения особенно не помешал бы настоящий лист ГШ 1км военных лет (а не устаревший за 20-е годы, который везде выдают за 40-е). Я искал его усердно, но не нашел. Если кто-то имеет — пишите на мыло.

—

История изменений на карте:
170210: первая версия.
170211: подпралены некоторые участки на основе найденной информации, добавлены обозначения станций, показаны ширококолейные пути (чертил их на глаз, без сверки со спутником, так как они не являются предметом данного исследования). Теперь две версии — спутник и генштаб.

—
